سوکت رله دوبل و یونیت فن روکش‌دار چیست؟ کاربرد، وظایف و نکات مهم انتخاب
رله دوبل و یونیت فن روکش‌دار چیست؟ با کاربرد، وظایف، علائم خرابی، اهمیت روکش و نکات انتخاب سوکت مناسب برای سیستم برق خودرو آشنا شوید

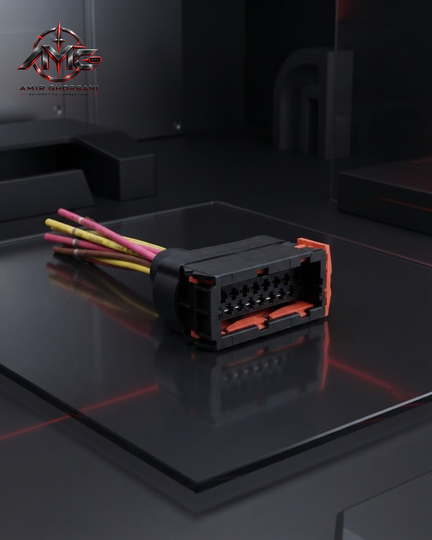

سوکت رله دوبل و یونیت فن روکش‌دار یکی از قطعات مورد استفاده در سیم‌کشی و مدارهای الکتریکی خودرو است که برای ایجاد اتصال منظم و مطمئن بین رله‌ها، یونیت فن و دسته‌سیم خودرو به کار می‌رود. وجود سوکت مناسب، علاوه بر انتقال صحیح جریان الکتریکی، امکان باز و بسته کردن و تعویض قطعات را بدون دستکاری گسترده در دسته‌سیم خودرو فراهم می‌کند.
در این مقاله با ساختار، کاربرد، وظایف، اهمیت روکش، علائم خرابی و نکات مهم انتخاب این نوع سوکت آشنا می‌شویم.
سوکت رله دوبل و یونیت فن چه کاربردی دارد؟
در بسیاری از خودروها، بخشی از تجهیزات الکتریکی و کنترلی از طریق رله‌ها تغذیه و کنترل می‌شوند. رله به ECU یا سایر مدارهای کنترلی اجازه می‌دهد جریان موردنیاز تجهیزات را بدون عبور مستقیم جریان بالا از مدار فرمان کنترل کند.
سوکت رله در این میان، رابط بین رله و سیم‌کشی خودرو است.
در محصولی که با عنوان سوکت رله دوبل و یونیت فن روکش‌دار شناخته می‌شود، این مجموعه برای ایجاد اتصال در مدارهای مرتبط با رله دوبل و سیستم کنترل فن خودرو مورد استفاده قرار می‌گیرد.
رله دوبل چیست؟
رله دوبل در برخی خودروها برای کنترل و تأمین برق چند مدار مهم به کار می‌رود. بسته به طراحی سیستم برق خودرو، این مدارها می‌توانند شامل بخش‌هایی مانند:
- ECU یا واحد کنترل موتور
- پمپ بنزین
- انژکتورها
- کوئل
- برخی سنسورها و عملگرهای مرتبط با موتور
باشند.
در این سیستم، رله‌ها نقش یک کلید الکتریکی کنترل‌شونده را دارند. ECU یا مدار فرمان، رله را فعال می‌کند و رله مسیر تغذیه مدار موردنظر را برقرار می‌کند.
بنابراین کیفیت اتصال بین رله و دسته‌سیم اهمیت زیادی دارد و سوکت رله باید متناسب با رله و سیم‌کشی همان خودرو انتخاب شود.
نقش سوکت در مدار رله
سوکت صرفاً یک نگهدارنده مکانیکی نیست. یک سوکت مناسب باید بتواند اتصال الکتریکی پایدار و مطمئنی ایجاد کند.
وظایف اصلی آن عبارت‌اند از:
۱. انتقال جریان الکتریکی
پین‌ها و سرسیم‌های داخل سوکت، مسیر عبور جریان بین رله و سیم‌کشی خودرو را ایجاد می‌کنند.
۲. حفظ اتصال مکانیکی
ساختار قفل‌شونده سوکت کمک می‌کند ترمینال‌ها در محل خود ثابت بمانند و در اثر لرزش خودرو جابه‌جا نشوند.
۳. جلوگیری از اتصال اشتباه
طراحی بدنه سوکت و محل قرارگیری پین‌ها باعث می‌شود اتصال مطابق آرایش صحیح انجام شود.
۴. سهولت تعمیر و تعویض
با وجود سوکت، می‌توان رله یا مجموعه مربوطه را بدون بریدن و اتصال مجدد سیم‌های دسته‌سیم تعویض کرد.
یونیت فن و اهمیت اتصال صحیح آن
سیستم خنک‌کاری موتور برای کنترل دمای موتور از فن رادیاتور استفاده می‌کند. بسته به طراحی خودرو، فن ممکن است در یک یا چند سرعت کار کند.
مدار فن می‌تواند شامل اجزایی مانند:
- موتور فن
- رله‌های فن
- یونیت یا مدار کنترل فن
- فیوزها
- ECU
- سنسورها و سیم‌کشی مرتبط
باشد.
در چنین سیستمی، اتصال صحیح سوکت‌ها و ترمینال‌ها اهمیت زیادی دارد؛ زیرا موتور فن می‌تواند جریان قابل‌توجهی مصرف کند و هرگونه افزایش مقاومت در محل اتصال می‌تواند باعث افت ولتاژ و افزایش حرارت در اتصال شود.
چرا سوکت یونیت فن روکش‌دار است؟
در مدل‌های روکش‌دار، پوشش روی بخش اتصال علاوه بر ایجاد ظاهر مرتب‌تر، می‌تواند به محافظت فیزیکی از محل اتصال کمک کند.
روکش مناسب می‌تواند تا حدی از موارد زیر جلوگیری کند:
- تماس ناخواسته با اجزای اطراف
- آسیب مکانیکی به سیم و محل اتصال
- ورود آلودگی به ناحیه اتصال
- شل شدن یا آسیب دیدن بخشی از مجموعه در اثر استفاده و لرزش
البته میزان مقاومت در برابر آب، حرارت و عوامل محیطی به نوع متریال و طراحی واقعی همان محصول بستگی دارد و نباید صرفاً بر اساس روکش، آن را کاملاً ضدآب در نظر گرفت.
خرابی سوکت رله چه مشکلاتی ایجاد می‌کند؟
یکی از مشکلات رایج در اتصالات الکتریکی خودرو، افزایش مقاومت در محل اتصال است.
این مشکل می‌تواند در اثر مواردی مانند:
- شل شدن ترمینال
- اکسید شدن یا خوردگی
- سوختگی محل اتصال
- استفاده از سرسیم نامناسب
- عبور جریان بیش از ظرفیت اتصال
- حرارت زیاد
- فشار یا کشش سیم‌ها
- نصب نادرست
ایجاد شود.
افزایش مقاومت در یک اتصال می‌تواند باعث ایجاد افت ولتاژ و تولید گرما در همان نقطه شود. در صورت ادامه پیدا کردن مشکل، امکان آسیب دیدن بدنه سوکت، ترمینال یا سیم نیز وجود دارد.
علائم خرابی سوکت رله دوبل
بسته به نوع خودرو و مدار درگیر، خرابی سوکت رله دوبل می‌تواند با علائم مختلفی همراه باشد.
برخی نشانه‌های احتمالی عبارت‌اند از:
- روشن نشدن خودرو
- خاموش شدن ناگهانی موتور
- عملکرد نامنظم پمپ بنزین
- قطع و وصل شدن برق برخی تجهیزات
- ایجاد خطاهای الکتریکی
- گرم شدن یا تغییر رنگ محل اتصال
- شل شدن رله داخل سوکت
- مشاهده آثار سوختگی یا ذوب‌شدگی روی سوکت
البته این علائم الزاماً به معنی خرابی سوکت نیستند و برای تشخیص دقیق باید رله، فیوز، سیم‌کشی، تغذیه، اتصال بدنه و ECU نیز بررسی شوند.
علائم خرابی سوکت یا اتصال یونیت فن
در مدار فن نیز وجود اتصال نامناسب می‌تواند باعث مشکلاتی مانند:
- کار نکردن فن
- قطع و وصل شدن فن
- کار نکردن یکی از دورهای فن
- تأخیر در روشن شدن فن
- داغ شدن محل اتصال
- ذوب شدن بخشی از سوکت
- ایجاد افت ولتاژ در مدار فن
شود.
در صورت مشاهده افزایش دمای غیرعادی سوکت یا آثار سوختگی، صرفاً تعویض سوکت کافی نیست؛ علت ایجاد حرارت و افزایش جریان نیز باید بررسی شود.
هنگام تعویض سوکت رله دوبل و یونیت فن به چه نکاتی توجه کنیم؟
انتخاب سوکت صرفاً بر اساس ظاهر آن کافی نیست.
قبل از خرید یا نصب، موارد زیر را بررسی کنید:
تعداد پایه‌ها و آرایش پین‌ها
تعداد خانه‌ها و ترتیب قرارگیری ترمینال‌ها باید با نمونه اصلی مطابقت داشته باشد.
نوع رله یا یونیت
سوکت باید از نظر فرم، نوع ترمینال و ساختار اتصال با قطعه مورد استفاده سازگار باشد.
سطح مقطع سیم
سیم مورد استفاده باید متناسب با جریان مدار انتخاب شده باشد. در مدارهایی با جریان بالاتر، استفاده از سیم با سطح مقطع نامناسب می‌تواند باعث افزایش افت ولتاژ و حرارت شود.
کیفیت سرسیم
ترمینال باید اتصال مکانیکی و الکتریکی مناسبی با سیم ایجاد کند. پرس نامناسب می‌تواند مقاومت اتصال را افزایش دهد.
کیفیت بدنه و قفل سوکت
قفل سوکت باید به‌درستی عمل کند و ترمینال‌ها درون بدنه حرکت نکنند.
تطبیق با نمونه اصلی
بهترین روش برای جلوگیری از اشتباه، مقایسه فرم سوکت، تعداد پین‌ها، آرایش سیم‌ها و نوع ترمینال با نمونه نصب‌شده روی خودرو است.
آیا می‌توان هر سوکت رله‌ای را جایگزین سوکت اصلی کرد؟
خیر.
حتی اگر دو سوکت از نظر ظاهری مشابه باشند، ممکن است در مواردی مانند آرایش پین‌ها، نوع ترمینال، ظرفیت جریان، سطح مقطع سیم یا مکانیزم قفل با یکدیگر تفاوت داشته باشند.
به همین دلیل، هنگام انتخاب سوکت باید مشخصات محصول و نمونه اصلی خودرو با یکدیگر تطبیق داده شوند.
چرا استفاده از سوکت استاندارد مهم است؟
در سیستم برق خودرو، کیفیت اتصال به اندازه کیفیت سیم اهمیت دارد. یک اتصال ضعیف می‌تواند باعث افزایش مقاومت، افت ولتاژ و تولید حرارت شود.
استفاده از سوکت مناسب کمک می‌کند:
- سیم‌کشی منظم‌تر باشد
- تعمیرات ساده‌تر انجام شود
- تعویض رله و قطعات مرتبط راحت‌تر باشد
- اتصال مکانیکی مطمئن‌تری ایجاد شود
- احتمال آسیب به دسته‌سیم در هنگام تعمیر کاهش پیدا کند
جمع‌بندی
سوکت رله دوبل و یونیت فن روکش‌دار یکی از اجزای کاربردی در سیم‌کشی خودرو است که وظیفه ایجاد یک اتصال منظم و مطمئن میان رله‌ها، یونیت فن و دسته‌سیم خودرو را بر عهده دارد.
انتخاب صحیح سوکت باید بر اساس نوع خودرو، نوع رله یا یونیت، تعداد و آرایش پین‌ها، نوع ترمینال و مشخصات سیم‌کشی انجام شود.
در صورت مشاهده علائمی مانند شل شدن، تغییر رنگ، داغ شدن یا ذوب‌شدگی سوکت، بهتر است علاوه بر تعویض قطعه، علت اصلی ایجاد مشکل در مدار نیز بررسی شود.
AMG SOCKET مجموعه‌ای از سوکت‌ها و اتصالات تخصصی خودرو را برای کاربردهای مختلف سیم‌کشی و تعمیرات الکتریکی خودرو ارائه می‌کند.
