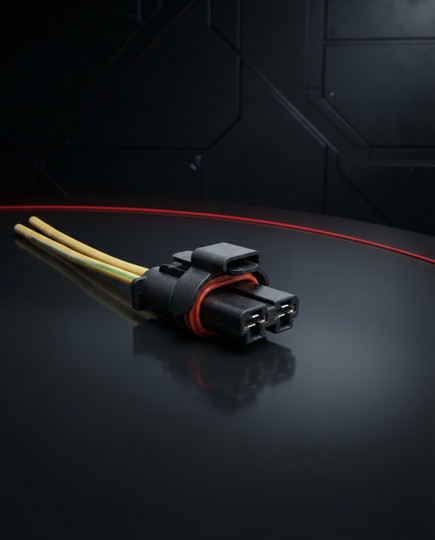

سوکت موتور فن ال ۹۰ چیست؟ کاربرد، علائم خرابی و راهنمای تعویض
سوکت موتور فن ال ۹۰، رابط الکتریکی میان سیم‌کشی خودرو و موتور فن رادیاتور است. در این راهنما با کاربرد سوکت، علائم خرابی، عوامل آسیب‌دیدن و نکات مهم انتخاب و تعویض آن آشنا می‌شوید.
سوکت موتور فن ال ۹۰ چیست؟ کاربرد، علائم خرابی و راهنمای تعویض
سیستم خنک‌کاری خودرو برای حفظ دمای مناسب موتور به عملکرد هماهنگ رادیاتور، مایع خنک‌کننده، ترموستات، فن و مدار برق آن نیاز دارد. موتور فن رادیاتور با به گردش درآوردن هوا از میان پره‌های رادیاتور، به دفع گرما کمک می‌کند و اتصالات الکتریکی سالم، برای عملکرد صحیح این مجموعه ضروری هستند.
سوکت موتور فن ال ۹۰ یکی از اتصالات سیستم برق فن است که ارتباط الکتریکی میان سیم‌کشی خودرو و موتور فن را برقرار می‌کند. سلامت این اتصال در انتقال مناسب جریان برق اهمیت دارد و آسیب دیدن آن می‌تواند عملکرد فن را مختل کند.
در این مقاله، کاربرد سوکت موتور فن تندر ۹۰، نشانه‌های احتمالی خرابی، عوامل آسیب‌دیدن و نکات مهم انتخاب و تعویض آن را بررسی می‌کنیم.
سوکت موتور فن ال ۹۰ چه وظیفه‌ای دارد؟
سوکت موتور فن، رابط میان سیم‌کشی خودرو و اتصالات الکتریکی موتور فن رادیاتور است. این قطعه باید اتصال مکانیکی مناسب و تماس الکتریکی مطمئنی برقرار کند تا جریان موردنیاز موتور فن از مسیر تعیین‌شده در مدار تأمین شود.
موتور فن در سیستم خنک‌کاری نقش مهمی دارد؛ به‌خصوص زمانی که جریان هوای طبیعی برای دفع گرمای رادیاتور کافی نباشد. عملکرد فن با توجه به شرایط دمایی موتور و فرمان مدار کنترل تنظیم می‌شود.
اگر سوکت یا ترمینال‌های آن آسیب دیده باشند، ممکن است جریان برق به‌درستی به موتور فن نرسد. در این شرایط، پیش از تعویض قطعه باید سوکت، سیم‌کشی، فیوزها، رله‌ها و خود موتور فن بررسی شوند.
کاربرد سوکت موتور فن تندر ۹۰
سوکت موتور فن در این خودرو برای ایجاد اتصال الکتریکی مناسب میان موتور فن و دسته‌سیم مربوط به آن استفاده می‌شود. این قطعه هنگام تعمیر سیستم خنک‌کاری یا تعویض سوکت آسیب‌دیده اهمیت پیدا می‌کند.
مهم‌ترین کاربردهای آن عبارت‌اند از:
- برقراری اتصال بین سیم‌کشی و موتور فن رادیاتور.
- انتقال جریان برق از مسیر مشخص‌شده در مدار فن.
- امکان تعمیر یا تعویض اتصال آسیب‌دیده.
- کمک به حفظ اتصال پایدار در شرایط کاری محفظه موتور.
در نسخه‌هایی که سیستم فن از چند دور کاری استفاده می‌کند، مدار کنترل باید عملکرد دورهای مربوطه را مدیریت کند. با این حال، تعداد پایه‌ها و ساختار دقیق سوکت باید از روی نمونه اصلی یا اطلاعات فنی همان نسخه خودرو مشخص شود.
علائم خرابی سوکت موتور فن ال ۹۰
اختلال در عملکرد فن همیشه به معنای خرابی سوکت نیست؛ با این حال، بررسی سوکت یکی از مراحل مهم عیب‌یابی سیستم برق فن محسوب می‌شود.
۱. کار نکردن موتور فن
اگر فن روشن نمی‌شود، احتمال دارد مشکل از موتور فن، فیوز، رله، سیم‌کشی، مدار کنترل یا سوکت باشد. بررسی اتصالات و اندازه‌گیری برق ورودی می‌تواند به تشخیص علت کمک کند.
۲. ذوب شدن یا تغییر رنگ بدنه سوکت
تغییر رنگ، نرم شدن یا ذوب شدن پلاستیک سوکت می‌تواند نشانه ایجاد حرارت بیش از حد در محل اتصال باشد. شل بودن ترمینال‌ها، افزایش مقاومت الکتریکی یا عبور جریان نامتناسب از عوامل احتمالی هستند.
۳. شل شدن یا خوردگی ترمینال‌ها
ترمینال‌های شل، فرسوده یا خورده‌شده ممکن است تماس الکتریکی مناسبی برقرار نکنند. در نتیجه، اتصال می‌تواند ناپایدار شود یا هنگام عبور جریان گرم شود.
۴. داغ شدن بیش از حد موتور
اگر فن به‌درستی کار نکند، دفع گرما ممکن است کاهش پیدا کند و دمای موتور افزایش یابد. البته بالا رفتن دمای موتور دلایل دیگری نیز دارد؛ بنابراین نباید بدون بررسی، آن را صرفاً به سوکت موتور فن نسبت داد.
۵. کارکرد غیرعادی فن
روشن ماندن دائمی فن یا کار نکردن یکی از دورهای آن می‌تواند به مشکلاتی در مدار کنترل، رله‌ها، حسگر دما، سیم‌کشی یا سایر اجزای سیستم مربوط باشد. برای تشخیص دقیق، عیب‌یابی کل مدار ضروری است.
چرا سوکت موتور فن آسیب می‌بیند؟
سوکت موتور فن در محفظه موتور قرار دارد و در معرض گرما، لرزش و شرایط کاری مختلف است. عوامل زیر می‌توانند احتمال خرابی آن را افزایش دهند:
- شل شدن ترمینال‌ها و افزایش مقاومت اتصال.
- فرسودگی یا آسیب مکانیکی بدنه سوکت.
- خوردگی یا آلودگی پایه‌های الکتریکی.
- تعمیر غیراصولی سیم‌کشی.
- استفاده از سوکت نامتناسب با مدار.
- وجود ایراد در موتور فن یا مدار برق که باعث ایجاد بار الکتریکی نامناسب شود.
اگر سوکت ذوب شده باشد، صرفاً نصب قطعه جدید کافی نیست؛ علت ایجاد حرارت نیز باید بررسی شود تا از تکرار خرابی جلوگیری شود.
هنگام خرید سوکت موتور فن ال ۹۰ به چه نکاتی توجه کنیم؟
برای انتخاب سوکت مناسب، لازم است مشخصات محصول با اتصال اصلی خودرو مطابقت داشته باشد.
۱. فرم و ابعاد کانکتور
شکل بدنه، محل قفل و نحوه قرارگیری سوکت باید با نمونه اصلی سازگار باشد.
۲. تعداد پایه‌ها و آرایش ترمینال‌ها
تعداد پایه‌ها به‌تنهایی معیار کافی نیست. محل قرارگیری پایه‌ها و ترتیب اتصالات نیز باید بررسی شود.
۳. کیفیت ترمینال‌ها
ترمینال‌ها باید اتصال مکانیکی مناسب و تماس الکتریکی مطمئنی ایجاد کنند. اتصال ضعیف می‌تواند مقاومت محل تماس را افزایش دهد و باعث گرم شدن آن شود.
۴. تناسب سیم و سوکت با مدار
سطح مقطع سیم و مشخصات ترمینال باید با نیاز الکتریکی مدار مطابقت داشته باشد. انتخاب قطعه صرفاً بر اساس شباهت ظاهری توصیه نمی‌شود.
۵. تطبیق با نمونه اصلی خودرو
در زمان خرید، بهتر است سوکت قبلی، تصویر واضح آن یا مشخصات فنی خودرو در اختیار فروشنده قرار بگیرد تا مدل مناسب دقیق‌تر انتخاب شود.
آیا سوکت موتور فن قابل تعمیر است؟
اگر آسیب محدود به یک ترمینال باشد، بسته به نوع کانکتور ممکن است تعمیر تخصصی امکان‌پذیر باشد. اما اگر بدنه سوکت ذوب شده، قفل آن شکسته یا چند ترمینال آسیب دیده باشند، تعویض کامل سوکت معمولاً انتخاب مناسب‌تری است.
پس از تعویض باید اتصال سیم‌ها مطابق نقشه برق خودرو انجام شود. همچنین لازم است علت خرابی قبلی بررسی شود؛ زیرا اگر مشکل اصلی در مدار، موتور فن یا کیفیت اتصال برطرف نشود، احتمال آسیب مجدد وجود دارد.
از آنجا که فن رادیاتور می‌تواند به‌صورت خودکار روشن شود، هنگام بررسی اتصالات باید نکات ایمنی رعایت شود و از تماس دست یا ابزار با پروانه فن در شرایطی که احتمال فعال شدن آن وجود دارد، خودداری کرد.
جمع‌بندی
سوکت موتور فن ال ۹۰، اتصال الکتریکی میان سیم‌کشی خودرو و موتور فن رادیاتور را برقرار می‌کند. سلامت این قطعه به انتقال مناسب جریان برق و عملکرد صحیح سیستم خنک‌کاری کمک می‌کند.
در صورت بروز اختلال در عملکرد فن، باید سوکت و ترمینال‌ها در کنار سایر اجزای مدار بررسی شوند. برای خرید یا تعویض نیز تطبیق فرم کانکتور، تعداد پایه‌ها، آرایش سیم‌ها و مشخصات الکتریکی با نمونه اصلی اهمیت زیادی دارد.
