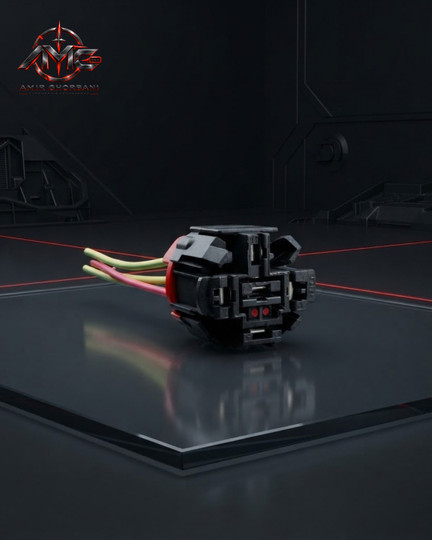

سوکت رله فن خودرو چیست؟ کاربرد، علائم خرابی و راهنمای انتخاب
سوکت رله فن، اتصال میان رله و سیم‌کشی مدار فن خودرو را برقرار می‌کند. در این راهنما با کاربرد سوکت، تفاوت مدل‌ها، علائم خرابی و نکات مهم انتخاب سوکت مناسب آشنا می‌شوید.
سیستم خنک‌کاری خودرو برای کنترل دمای موتور به عملکرد صحیح رادیاتور، فن و مدار برق آن نیاز دارد. در این مجموعه، رله فن وظیفه قطع‌و‌وصل مدار الکتریکی فن را بر اساس فرمان سیستم کنترل بر عهده دارد و سوکت رله، اتصال میان رله و سیم‌کشی خودرو را برقرار می‌کند.
سوکت رله فن خودرو یکی از قطعات مورد استفاده در سیستم برق و خنک‌کاری است که کیفیت اتصال آن می‌تواند بر عملکرد مطمئن مدار فن تأثیر بگذارد. خرابی این قطعه ممکن است باعث اختلال در اتصال رله یا گرم شدن محل اتصال شود؛ به همین دلیل، انتخاب سوکت متناسب با رله و سیم‌کشی خودرو اهمیت دارد.
در این مقاله با کاربرد سوکت رله فن، علائم خرابی، تفاوت مدل‌ها و نکات مهم انتخاب و تعویض آن آشنا می‌شویم.
سوکت رله فن چه وظیفه‌ای دارد؟
رله فن یک کلید الکتریکی کنترل‌شونده است که امکان قطع‌و‌وصل جریان مدار فن را فراهم می‌کند. در بسیاری از خودروها، به‌جای عبور جریان اصلی فن از یک کلید کنترلی ساده، از رله استفاده می‌شود تا مدار مطابق طراحی سیستم کنترل شود.
سوکت رله فن، رابط میان پایه‌های رله و سیم‌کشی خودروست. این قطعه باید پایه‌ها را در جای خود نگه دارد و اتصال الکتریکی مناسبی برقرار کند.
وظایف اصلی سوکت عبارت‌اند از:
- برقراری اتصال الکتریکی میان رله و سیم‌کشی.
- نگه‌داشتن ترمینال‌ها و ایجاد اتصال مکانیکی مناسب.
- فراهم کردن امکان تعویض رله بدون اتصال مستقیم و غیراصولی سیم‌ها.
- کمک به حفظ پایداری اتصال در شرایط کاری محفظه موتور.
در خودروهایی که فن دارای دور کند و تند است، مدار کنترل می‌تواند از چند رله یا آرایش‌های مختلف الکتریکی استفاده کند. ساختار دقیق این مدار به مدل خودرو و طراحی سیستم خنک‌کاری بستگی دارد.
سوکت رله فن در خودروهای داخلی
سوکت‌های رله فن در بازار قطعات خودرو با شکل، تعداد خانه، آرایش پایه‌ها و مشخصات سیم متفاوت عرضه می‌شوند. برای نمونه، مدل چهارخانه رله فن پراید انژکتوری و مدل‌های رله فن مورد استفاده در خانواده پژو ۴۰۵، پژو پارس و سمند از جمله محصولات موجود در بازار هستند.
با این حال، نباید صرفاً بر اساس تعداد خانه‌ها یا نام خودرو درباره سازگاری سوکت تصمیم گرفت. در بعضی مدل‌ها، تفاوت در نوع رله، محل قرارگیری ترمینال‌ها، سطح مقطع سیم یا ساختار دسته‌سیم می‌تواند مانع جایگزینی مستقیم شود.
برای انتخاب دقیق، بهتر است فرم سوکت، تعداد و آرایش پایه‌ها و مشخصات نمونه اصلی خودرو بررسی شود.
انواع سوکت رله فن
سوکت‌های رله فن را می‌توان بر اساس ساختار اتصال و مشخصات فنی آن‌ها دسته‌بندی کرد.
۱. سوکت رله فن چهارخانه
این مدل در برخی مدارهای فن خودروهای داخلی استفاده می‌شود. نمونه‌هایی از سوکت چهارخانه برای پراید انژکتوری در بازار موجود است. تعداد خانه‌ها به‌تنهایی برای تعیین سازگاری کافی نیست و باید شکل پایه‌ها و نوع رله نیز بررسی شود.
۲. سوکت رله فن پژویی
مدل‌هایی از سوکت رله فن برای پژو ۴۰۵، پژو پارس و سمند عرضه می‌شوند. برخی نمونه‌ها دارای چند سیم با سطح مقطع متفاوت هستند؛ زیرا مدار ممکن است برای مسیر جریان اصلی و بخش کنترل رله، مشخصات متفاوتی نیاز داشته باشد.
۳. سوکت‌های سیم‌دار و روکش‌دار
بعضی سوکت‌ها به همراه سیم و ترمینال نصب‌شده عرضه می‌شوند و برخی مدل‌ها دارای روکش یا کاور محافظ هستند. نوع روکش، جنس سیم، کیفیت پرس یا اتصال ترمینال و طراحی بدنه از عواملی هستند که باید هنگام انتخاب بررسی شوند.
روکش‌دار بودن به‌تنهایی به معنی ضدآب بودن کامل قطعه نیست؛ میزان حفاظت به طراحی محصول بستگی دارد.
علائم خرابی سوکت رله فن
خرابی سوکت می‌تواند اتصال الکتریکی رله را مختل کند. مهم‌ترین نشانه‌هایی که نیاز به بررسی دارند عبارت‌اند از:
۱. کار نکردن فن رادیاتور
اگر فن روشن نمی‌شود، ممکن است مشکل از سوکت یا رله باشد؛ اما فیوز، موتور فن، سیم‌کشی و مدار کنترل نیز باید بررسی شوند. تعویض سوکت بدون عیب‌یابی کامل همیشه مشکل را برطرف نمی‌کند.
۲. ذوب‌شدن یا تغییر رنگ سوکت
تغییر رنگ، نرم شدن یا ذوب شدن بدنه سوکت می‌تواند نشانه ایجاد حرارت بیش از حد باشد. شل بودن ترمینال، مقاومت بالای محل اتصال یا استفاده از قطعه نامتناسب از عوامل احتمالی هستند.
۳. شل شدن ترمینال‌ها
اگر ترمینال‌ها به‌درستی پایه‌های رله را نگه ندارند، ممکن است اتصال ناپایدار شود. این وضعیت می‌تواند به قطع‌و‌وصل شدن مدار یا گرم شدن محل تماس منجر شود.
۴. خوردگی یا آسیب پایه‌ها
رطوبت، آلودگی یا فرسودگی می‌تواند وضعیت ترمینال‌ها را نامناسب کند و کیفیت اتصال الکتریکی را کاهش دهد.
۵. افزایش دمای موتور
اگر فن به‌درستی کار نکند، دفع گرمای رادیاتور ممکن است کاهش پیدا کند و دمای موتور بالا برود. با این حال، بالا رفتن دمای موتور دلایل متعددی دارد و نباید آن را بدون بررسی به سوکت رله فن نسبت داد.
چرا سوکت رله فن آسیب می‌بیند؟
از مهم‌ترین عوامل احتمالی خرابی این قطعه می‌توان به موارد زیر اشاره کرد:
- شل شدن یا فرسودگی ترمینال‌ها.
- افزایش مقاومت الکتریکی در محل اتصال.
- انتخاب سوکت نامتناسب با رله یا مدار.
- آسیب دیدن بدنه یا قفل نگهدارنده ترمینال‌ها.
- خوردگی پایه‌ها یا نفوذ آلودگی و رطوبت.
- وجود ایراد در مدار یا بار الکتریکی نامتناسب.
اگر سوکت ذوب شده باشد، باید علت ایجاد حرارت نیز بررسی شود. نصب سوکت جدید بدون رفع ایراد اصلی ممکن است به تکرار خرابی منجر شود.
هنگام خرید سوکت رله فن به چه نکاتی توجه کنیم؟
برای انتخاب سوکت مناسب، موارد زیر اهمیت دارند:
۱. سازگاری با خودرو و رله: مدل خودرو و نوع رله را مشخص کنید و سوکت را با نمونه اصلی تطبیق دهید.
۲. تعداد و آرایش پایه‌ها: تعداد خانه‌ها مهم است، اما محل قرارگیری پایه‌ها و ترتیب اتصالات نیز باید یکسان باشد.
۳. سطح مقطع سیم: سیم باید با نیاز الکتریکی مدار متناسب باشد. استفاده از سیم نامتناسب می‌تواند باعث افزایش حرارت یا افت ولتاژ شود.
۴. کیفیت ترمینال‌ها: ترمینال‌ها باید اتصال مکانیکی و الکتریکی مناسبی برقرار کنند و در جای خود محکم بمانند.
۵. کیفیت بدنه و روکش: بدنه و روکش باید متناسب با شرایط کاری و محل نصب باشند.
۶. بررسی علت خرابی قبلی: اگر سوکت قبلی سوخته یا ذوب شده است، پیش از نصب قطعه جدید باید وضعیت رله، سیم‌کشی و مدار بررسی شود.
آیا سوکت رله فن قابل تعمیر است؟
اگر آسیب محدود به یک ترمینال باشد، بسته به طراحی سوکت ممکن است تعمیر تخصصی امکان‌پذیر باشد. اما در صورت ذوب‌شدن بدنه، شکستن قفل یا آسیب جدی به چند ترمینال، تعویض کامل سوکت معمولاً انتخاب مطمئن‌تری است.
در زمان تعویض باید ترتیب سیم‌ها مطابق نقشه برق خودرو رعایت شود. جابه‌جایی پایه‌ها یا اتصال غیراصولی سیم‌ها می‌تواند باعث اختلال در عملکرد مدار و آسیب به قطعات الکتریکی شود.
جمع‌بندی
سوکت رله فن، رابط میان رله و سیم‌کشی مدار فن خودروست و سلامت آن برای برقراری اتصال الکتریکی مطمئن اهمیت دارد. انتخاب سوکت مناسب باید بر اساس نوع رله، تعداد و آرایش پایه‌ها، مشخصات سیم‌ها و سازگاری با سیستم برق خودرو انجام شود.
در صورت مشاهده سوختگی، شل شدن پایه‌ها یا اختلال در عملکرد فن، لازم است سوکت و سایر اجزای مدار به‌صورت اصولی بررسی شوند.
