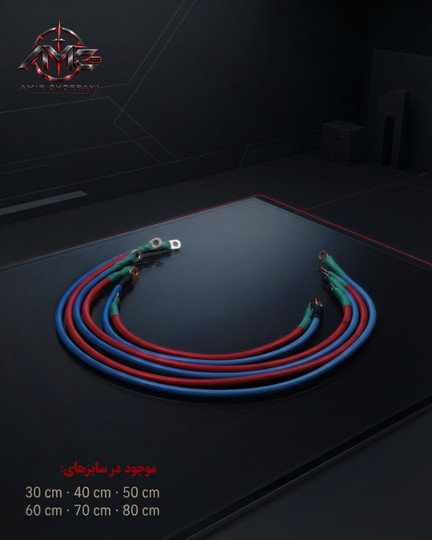

کابل اتصال باتری به بدنه خودرو چیست؟ کاربرد، علائم خرابی و راهنمای خرید
باکابل اتصال باتری به بدنه، مسیر برگشت جریان را در سیستم برق خودرو برقرار می‌کند. با کاربرد، علائم خرابی و نکات مهم انتخاب کابل مناسب آشنا شوید.
سیستم برق خودرو برای عملکرد صحیح به اتصالات مطمئن و مسیر مناسب عبور جریان نیاز دارد. یکی از اجزای مهم این سیستم، کابل اتصال باتری به بدنه خودرو است که ارتباط الکتریکی بین قطب منفی باتری و بدنه فلزی خودرو را برقرار می‌کند.
کیفیت کابل و سلامت محل اتصال آن می‌تواند بر عملکرد سیستم استارت و تجهیزات الکتریکی خودرو تأثیر بگذارد. در این مقاله با کاربرد کابل اتصال باتری به بدنه، نشانه‌های خرابی و نکات مهم انتخاب و تعویض آن آشنا می‌شویم.
کابل اتصال باتری به بدنه چیست؟
در بسیاری از خودروها، بدنه فلزی خودرو بخشی از مسیر برگشت جریان الکتریکی به قطب منفی باتری را تشکیل می‌دهد. کابل اتصال باتری به بدنه، این ارتباط را برقرار می‌کند و به تکمیل مدارهای الکتریکی خودرو کمک می‌کند.
این کابل معمولاً از یک هادی الکتریکی با سطح مقطع مناسب و اتصالاتی تشکیل شده است که به قطب منفی باتری و نقطه مشخصی روی بدنه یا شاسی متصل می‌شوند. ساختار، طول و محل نصب کابل بسته به طراحی خودرو متفاوت است.
وظایف کابل اتصال باتری به بدنه
۱. برقراری مسیر برگشت جریان برق
برای تکمیل مدار الکتریکی، جریان باید مسیر مناسبی برای بازگشت به باتری داشته باشد. کابل اتصال باتری به بدنه، ارتباط لازم را در این مسیر برقرار می‌کند.
۲. کمک به عملکرد صحیح سیستم استارت
سیستم استارت هنگام روشن کردن خودرو به جریان الکتریکی زیادی نیاز دارد. ضعیف بودن کابل منفی یا اتصالات آن می‌تواند باعث افت ولتاژ و کند چرخیدن استارت شود.
۳. کمک به عملکرد تجهیزات برقی
چراغ‌ها، تجهیزات الکترونیکی و سایر مصرف‌کننده‌های برقی خودرو به اتصالات مناسب نیاز دارند. مقاومت بالا در مسیر اتصال منفی ممکن است در برخی شرایط باعث اختلال در عملکرد این تجهیزات شود.
۴. کمک به پایداری سیستم برق خودرو
کابل سالم و اتصال محکم می‌توانند به کاهش افت ولتاژ ناشی از اتصال نامناسب کمک کنند. البته عملکرد صحیح سیستم برق خودرو به سلامت باتری، کابل مثبت، اتصالات موتور و بدنه و سایر اجزای مدار نیز وابسته است.
علائم خرابی کابل اتصال باتری به بدنه
خرابی کابل یا ضعف اتصال آن ممکن است با نشانه‌های مختلفی همراه باشد:
● استارت ضعیف: موتور هنگام استارت زدن به‌کندی می‌چرخد یا روشن شدن خودرو دشوار می‌شود.
● اختلال در تجهیزات برقی: چراغ‌ها ممکن است کم‌نور شوند یا بعضی تجهیزات عملکرد نامنظمی داشته باشند.
● خوردگی اتصالات: زنگ‌زدگی، اکسیدشدگی یا رسوب روی محل اتصال می‌تواند مقاومت الکتریکی را افزایش دهد.
● آسیب‌دیدگی کابل: ترک‌خوردگی روکش، رشته‌های آسیب‌دیده یا شل شدن سرسیم‌ها از نشانه‌های نیاز به بررسی هستند.
● گرم شدن غیرعادی اتصال: حرارت زیاد، تغییر رنگ یا آثار سوختگی در محل اتصال می‌تواند نشانه وجود مقاومت بالا باشد.
این علائم به‌تنهایی خرابی کابل را قطعی نمی‌کنند؛ زیرا مشکلات باتری، استارت، کابل مثبت و سایر اتصالات نیز ممکن است نشانه‌های مشابهی ایجاد کنند.
دلایل خرابی کابل اتصال باتری به بدنه
خوردگی و اکسیدشدگی
رطوبت، آلودگی و خوردگی در محل اتصال می‌توانند کیفیت ارتباط الکتریکی را کاهش دهند.
لرزش و شرایط محیطی
لرزش خودرو و تغییرات دمایی ممکن است به روکش، هادی یا محل اتصال کابل آسیب برسانند.
نصب نامناسب
شل بودن پیچ‌ها، اتصال روی سطح نامناسب یا پرس غیراصولی سرسیم‌ها می‌تواند مقاومت اتصال را افزایش دهد.
انتخاب کابل نامناسب
کابل باید از نظر طول، سطح مقطع هادی، کیفیت سرسیم و نوع اتصال با کاربرد موردنظر سازگار باشد. استفاده از کابل نامناسب ممکن است باعث افت ولتاژ یا گرم شدن اتصال شود.
راهنمای خرید کابل اتصال باتری به بدنه خودرو
برای انتخاب کابل مناسب، به نکات زیر توجه کنید.
۱. انتخاب طول مناسب
کابل باید متناسب با فاصله محل اتصال باتری تا نقطه نصب روی بدنه باشد. کابل بیش از حد کوتاه ممکن است تحت کشش قرار بگیرد و کابل بیش از حد بلند نیز نباید در مسیر قطعات متحرک یا سطوح داغ قرار گیرد.
۲. توجه به سطح مقطع هادی
سطح مقطع کابل باید با جریان مورد انتظار و مشخصات فنی خودرو متناسب باشد. انتخاب ضخامت مناسب به کاهش افت ولتاژ و جلوگیری از گرم شدن بیش از حد کابل کمک می‌کند.
۳. بررسی کیفیت سرسیم‌ها
سرسیم‌ها باید متناسب با محل نصب باشند و اتصال محکمی با هادی برقرار کنند. پرس ضعیف یا اتصال نامناسب می‌تواند باعث افزایش مقاومت الکتریکی شود.
۴. بررسی روکش و کیفیت ساخت
روکش کابل باید برای شرایط محیطی محل نصب مناسب باشد و در برابر سایش و حرارت متعارف مقاومت کافی داشته باشد.
۵. تطبیق با نمونه اصلی خودرو
پیش از خرید، طول کابل، نوع سرسیم، محل نصب و مشخصات فنی آن را با نمونه اصلی یا اطلاعات سازنده خودرو مقایسه کنید. مشابه بودن ظاهر کابل‌ها به‌تنهایی سازگاری آن‌ها را تضمین نمی‌کند.
آیا کابل اتصال باتری به بدنه از داغ شدن موتور جلوگیری می‌کند؟
کابل اتصال باتری به بدنه وظیفه خنک کردن موتور را بر عهده ندارد. بااین‌حال، اگر ضعف اتصال منفی باعث اختلال در عملکرد یکی از مدارهای الکتریکی، مانند مدار فن رادیاتور، شده باشد، رفع ایراد اتصال می‌تواند به عملکرد صحیح آن مدار کمک کند.
اگر دمای موتور بیش از حد بالا می‌رود، باید عواملی مانند عملکرد فن، رله و فیوز، سطح مایع خنک‌کننده، ترموستات، رادیاتور و واترپمپ نیز بررسی شوند. تعویض کابل به‌تنهایی راهکار قطعی برای رفع داغ شدن موتور نیست.
نکات مهم هنگام تعویض کابل
پیش از تعویض، علت خرابی کابل قبلی و وضعیت محل اتصال را بررسی کنید. در صورت وجود خوردگی یا آثار سوختگی، فقط جایگزین کردن کابل بدون رفع علت اصلی ممکن است مشکل را دوباره ایجاد کند.
هنگام کار روی باتری، ترتیب ایمن قطع و وصل اتصالات باید مطابق دستورالعمل سازنده خودرو رعایت شود. اگر تجربه کافی ندارید، بهتر است نصب کابل را به متخصص برق خودرو بسپارید.
جمع‌بندی
کابل اتصال باتری به بدنه خودرو، یکی از اجزای مهم مسیر برگشت جریان در سیستم برق خودرو است. سلامت این کابل و اتصالات آن می‌تواند در عملکرد صحیح استارت و تجهیزات برقی نقش داشته باشد.
برای انتخاب کابل مناسب، به طول، سطح مقطع هادی، کیفیت سرسیم‌ها و سازگاری با خودرو توجه کنید. بررسی علت خرابی و سلامت محل اتصال نیز به‌اندازه انتخاب کابل جدید اهمیت دارد.
